4510手提式脱漆机|磨漆皮机
简要描述:德国ARNO FUCHS阿诺福克斯(音译)ABISOFIX手持式电动高速剥皮机,采用直流高速空心杯电机设计,最高达20000RPM,并有即停刹车性能 ,其功能十分强大,是一种多功能多用途的高性能剥皮器
- 产品型号:4510手提式脱漆机|磨漆皮机
- 更新时间:2021-05-21
- 访 问 量:2751
产品分类
Product Category相关文章
Related Articles详细介绍
产品简介 | ||||||
德国ARNO FUCHS阿诺福克斯(音译)ABISOFIX手持式电动高速剥皮机,采用直流高速空心杯电机设计,最高达20000RPM,并有即停刹车性能 ,其功能十分强大,是一种多功能多用途的高性能剥皮器,能彻底清除市面多种导线上任何坚硬的绝缘层,而绝不损害导线本身. 操作快捷容易, 效果特别出色. 是专门设计为制造变压器及线圈电器同修理马达, 发电机等行业使用, 并有多达9种功能22个类型刀头可供选择, 只需更换刀头即能转换为更多种用途,适用导线线直径由0.2 - 4.5mm ø.方形距形面扁平线达到35mm为提高产品质量与生产效率而增加利润,欢迎采用德国“阿诺福克斯”剥皮机 拉出/刮离式剥离方式,操作直接容易。 采用高碳钨钼合金/钻石刀片, 刀片持久耐用。 高速直流电机,从0-20000RPM控制电源无极可调 从0.2-4.5mm,剥离长度达70mm, 可剥离直至线圈底部 手柄轻巧,功能强大,只需更换刀头,即可实现多种用途 | ||||||
使用设备 | ||||||
工作原理: ABISOFIX手持式剥皮器装有三把硬合金刀片,配合活动的离心刀头装置,当马达高速转动时,刀片由离心力驱动而同时并合,精细地切削导线表面的绝缘层,而不会损害到铜线本身。通过调节控制箱的无段级变速器,就可应用于不同大小的线径,快速适用粗线,慢速适用细线。 操作说明 先将漆包线放入刀头内,然后轻按马达微型开关及将漆包线退出,即可完成剥离工作。透过变速器调节刀头转速,可控制达到最理想的切削与脱漆效果。 | ||||||
可选供货类别 | ||||||
标准型号刀头 | ||||||
标准刀头为剥皮机标配型号,剥离漆包线和编织线,也可以剥离切割安装套管等;最长剥离长度为70mm | 手柄型号 | 刀头型号 | 适用线径ø | |||
A1 | MK1 | 0.2mm-0.8mm | ||||
A3 | MK2 | 0.6mm-2.0mm | ||||
A5 | MK5 | 1.2mm-4.5mm | ||||
有限位刀头 | ||||||
剥离漆包线纺织线,氧化釉层等的去除 带长度限位装置“L”指剥离长度是可以调整的,由3mm-40mm,如需剥离更长的需拆除限位装置;最大长度可达70mm刀头限制位的“M”可调整的刀位圈,可用于特殊的线规多层绝缘层的最外的绝缘层,不会损坏内层导线漆层. | 手柄型号 | 刀头型号 | 适用线径ø | |||
A1LM | MK1LM | 0.2mm-0.8mm | ||||
A1LM | MK3LM | 0.6mm-2.0mm | ||||
A1LM | MK5LM | 1.2mm-4.5mm | ||||
特殊刀头 | ||||||
在特殊的应用场合,尤其是电感电容等电子组件引脚,它们可能需要剥离至组件的底部,距离0mm,以组件底部开始剥离绝缘层。 | 手柄型号 | 刀头型号 | 适用线径ø | |||
AS | MKS | 0.4mm-3.0mm | ||||
平形刀头 | ||||||
平形刀头应用在电缆和电线PVC,编织线等较厚的绝缘层的剥离,还可以应用于多股导线的套管,带长度限位装置,最长达70mm剥离接近产品底部2mm | 手柄型号 | 刀头型号 | 适用线径ø | |||
AFLM3 | MK3FLM | 0.6mm-4.0mm | ||||
AFLM5 | MK5FLM | 2.0mm-5.0mm | ||||
小溶出头 | ||||||
小溶出头主要应用于剥离和清漆或焊接金属布线引脚的清理,修正焊接电路板连接引脚 剥离范围及引脚最小距离5mm(有条件4mm) 剥离长度最小0.5mm最长30mm.MAX 剥离的线径大小可微调。 | 手柄型号 | 刀头型号 | 适用线径ø | |||
AK1 | KMK1 | 0.5mm | ||||
AK2 | KMK2 | 0.6mm | ||||
AK3 | KMK3 | 0.7mm | ||||
AK4 | KMK4 | 0.8mm | ||||
AK5 | KMK5 | 0.9mm | ||||
AK6 | KMK6 | 1.0mm | ||||
AK7 | KMK7 | 1.1mm | ||||
AK8 | KMK8 | 1.2mm | ||||
矩形面刀头 | ||||||
对于铜扁条和铜带漆包线的刀铣刮除,在达到正确的速度后,只需轻微的施压,即可去除绝缘层, 当铜扁或铜带大于18mm时,可双面操作,钻石刀头有极其的耐磨性能,是简便而高效的 | 手柄型号 | 刀头型号 | ||||
AF | MKF | |||||
捻线绞头 | ||||||
为扭单股或多股需要绞合的线扭头,在预先剥离绞线两端整齐的扭合在一起; 刀头上的硬质合金捻线针,可由离心力自动调整导线的大小只需将多股线插入刀头内,开机并撤回,即可完成捻线工作。 | 手柄型号 | 刀头型号 | 适用线径ø | |||
AV3 | MKV3 | 0.2mm-2.5mm | ||||
AV5 | MKV5 | 2.5mm-6.0mm | ||||
线材扭曲 | ||||||
为需要两根或者多根线材的绞合,常见于双绞线 将两根或多根需扭曲的电线放在线勾中,启动电机,拉直就可完成绞合工作 较粗的电线使用慢速,较细的线可用较高的速度 | 手柄型号 | 刀头型号 | 适用线径ø | |||
AVH | VH | Bis 0.6mm | ||||
电源适配器 | ||||||

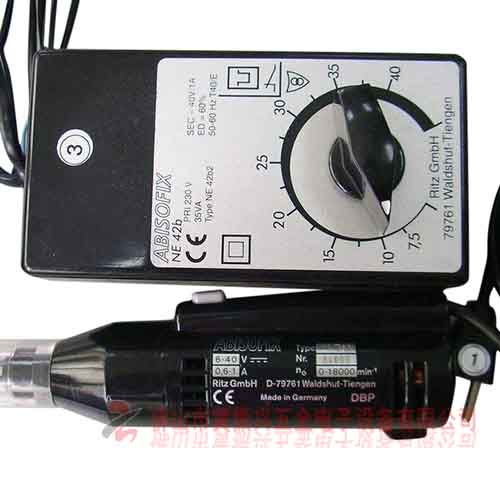

电源适配器为剥皮器提供直流电源,带有超载保护以及镇流滤波; 提供的40V电源是恒电压的,由电阻式调压,电压是无极可调的。 | 型号 | 规格资料 | ||||
NE421 | 230V 50Hz AC/10-40V DC | |||||
NE42B | 110V 60Hz AC / 10-40V DC | |||||
国产适配器 | ||||||
国产电源适配器为剥皮器提供直流电源,带超载保护以及双镇流滤波;采用16档制固定电压输出,从10V-40V直流输出,每档制扼流1.75V,输出电压更稳定,更耐用 | 型号 | 规格资料 | ||||
DBP-9761 | 110V 60Hz AC / 10-40V DC | |||||
DBP-9762 | 230V 50Hz AC/10-40V DC | |||||
表座&脚踏板 | ||||||
在应用当中需要工作位上使用,可将剥皮器固定在一个工作台面上,可解放持有剥皮器的手,切换和关闭设备时采用傻瓜式交换机 | ||||||
手柄电机 | ||||||
剥皮机电机有提供两个版本,AMO版本适用于所有的剥皮刀头,剥头与工具是可以互换的,ADBW版本为空心轴式的,间歇性剥离可以在不同的情况下切断电线,以实现水龙头式长度达到无限长; | 型号 | 规格资料 | ||||
AMO | 手持式剥皮器电机 | |||||
ADBW | 空心轴版最大线径2.8mm |
可选购的附件 | |||
SHP防尘罩(亚克力) | KA前端保护壳 | KO高速机动碳刷 | SCHA2银触点动式开关 |
MES剥头刀片 | DCF剥头刀片 | MESH剥头刀片 | MESF剥头刀片 |
技朮参数 | |
适用线径范围: | 32-5 AWG(0.2mm-4.5mm ø) |
机 器 尺 寸: | 180×45mm (长×宽) |
机 器 重 量: | 450gs |
控制箱电压: | 230V/50Hz或110V 60Hz AC输入/10-40V DC输出 |
机器转速度: | 0-20 000 R.P.M |
控制箱重量: | 1000gs |
